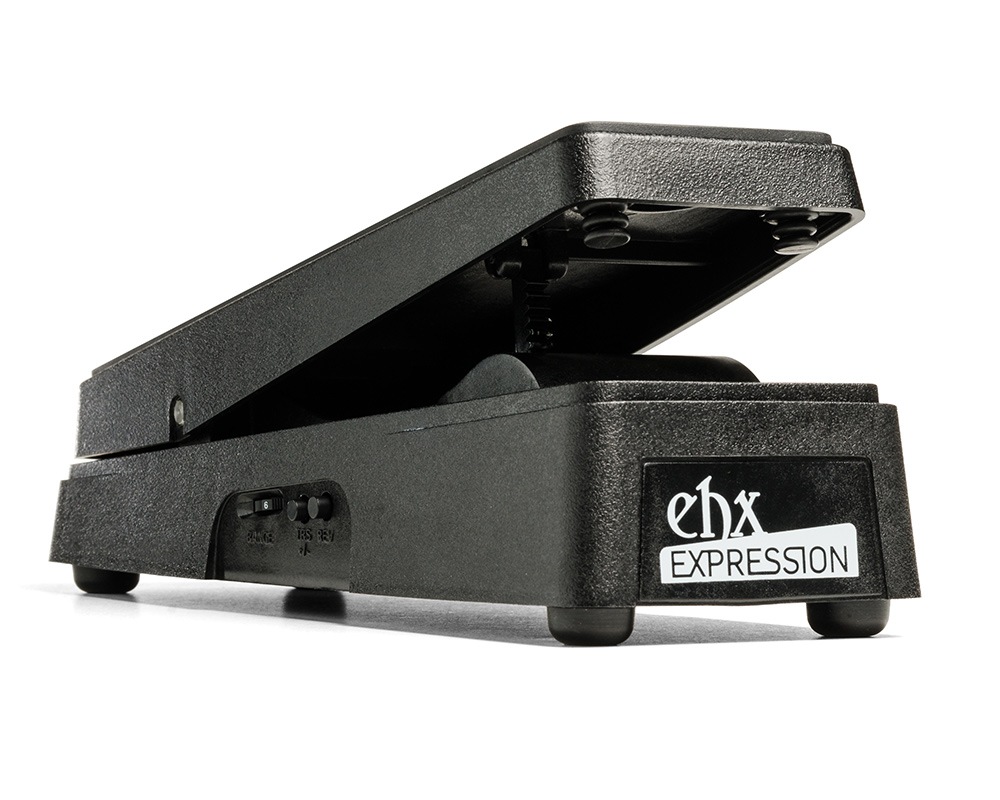

Single Expression Pedal は、汎用性とコストパフォーマンスの両方を実現できるよう設計されており、エクスプレッション・ジャックを搭載した様々なメーカーの幅広い製品に対応しています。
TRS ポラリティ (＋/−) スイッチで TRS ジャックの極性を切り替 えることが可能で、Reverse ボタンと Range ノブによってエクスプレッション・ペダル の可変範囲を完璧にコントロールします。

■ TRS OUT ジャック
1/4”TRS( ステレオ ) ケーブルを接続します。
もう片方のプラグはコントロールしたいデバイスのエクスプレッション・インプットに接続します。
Single Expression Pedal には 1/4”TRS ケーブルが付属します。
1/4”TS( モノラル ) ケーブルには対応しておりませんので、TRS ケーブルをご使用ください。

■ REV ボタン
Expression Pedal の可変動作を反転させます。
通常の可変動作は REVスイッチが OUT ポジション ( 出っ張った状態 ) で、ヒール ( かかと ) 側が最小値 / トウ ( つ
ま先 ) 側が最大値での可変となります。
REV スイッチを IN ポジション ( 押し込んだ状態 )にすると動作が反転し、ヒール側が最大値 / トウ側が最小値の可変となります。

■ TRS ＋/− ボタン
他のデバイスと幅広く互換できるように TRS ジャックの極性を反転させることができます。
OUT ポジションでは内部ポットのワイパー部が TRS ケーブルの Tip に接続され、ポットが最大の時ワイパー部は Ring と接続されます。
TRS ＋/−ボタンを押すとポットのワイパー部が TRS ケーブルの Ring に接続され、ポットが最大の時ワイパー部は Tip と接続されます。TRS ケーブルの Sleeve は常にポテンショメータの最小位置に接続されています。
Electro-Harmonix 製品に使用する場合は OUT ポジションで使用して下さい。
Single Expression Pedal を動作させた際に上手く可変しない場合は、TRS ＋/−スイッチを切り替えた上で再度お試しください。

■ RANGE ノブ
Expression Pedal の最小セッティングを調整します。
RANGE ノブを 0 に設定した場合、最小セッティング時にした場合でも最大セッティングの状態に固定されます。
フルレンジでの可変を行う場合は 10 に設定してください。
