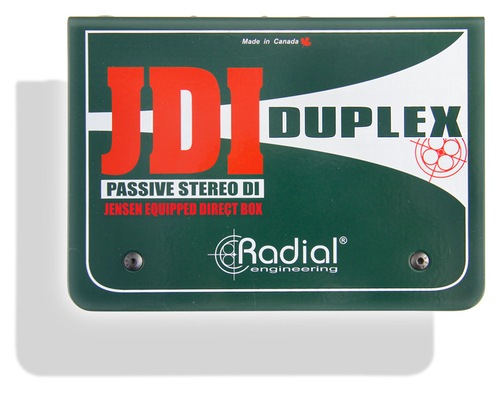

本機は機能満載なステレオ・パッシブDIボックスです。XLRや1/4インチ・フォーンに加え、RCAやミニ・フォーン端子を装備しています。スルー端子を入力としても使用できるので、色々な機器を様々な方法で接続できます。
楽器｜放送機材｜AV機器等を高品質でノイズの少ない信号で扱えます。繋ぐだけですぐに使え、過酷な使用に耐える頑丈さがあります。

高品質なJensenトランスを搭載
本機はJensenオーディオ・トランスを2基搭載し、音源本来の高品質なオーディオ信号のままで取り扱えます。
信号は位相ズレや歪みがほぼ無く、フラットな周波数特性です。極度にドライブさせても、トランスにより自然なサチュレーションのウォームなサウンドにできるので、電子ピアノや電子ドラムのような高出力楽器での使用にも最適です。
オーディオ・システムやビデオ・モニターに、グランドループが原因で発生するハムやバズは、アイソレートされたトランスにより除去できます。

様々な端子を装備

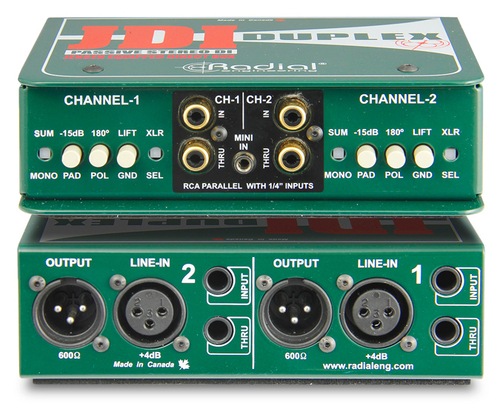

本機は様々な端子を装備しています。1/4インチフォーンは楽器用、RCA ＆ 3.5mm TRSはアンバランス-10dBの民生機用、XLRは+4dBのプロ・オーディオ機器用です。

プロ仕様のタフ設計

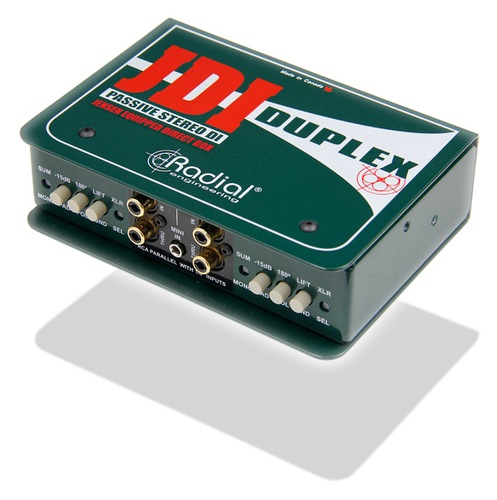

プロの現場での過酷な使用にも耐える非常にタフな作りです。スイッチの周りが張り出した独特なブックエンド・スタイルにより、フロント・パネルの端子を保護しスイッチが不意に押されることを防ぎます。
ケースは14ゲージ・スチール製と頑丈で、内部フレームは衝撃やねじれに強く、ハンダ剥がれの起こりにくい基板を使用しています。トランスはミューメタル缶で保護され、ファラデー・シールドを形成し、ステージアンプから発生する磁気等からトランスを守ります。底面にはパッドがあり、絶縁効果に加え、滑り止めとしても機能します。




技術仕様

• Audio circuit type: Passive, transformer based
• Number of channels: Dual channel (stereo)
• Frequency response: 20Hz ~ 20KHz (± 2dB)
• Dynamic range: 135dB
• Maximum input: +20dB @ 1kHz
• Total harmonic distortion: 0.001%; 1kHz/+4dBu; 600 Ohm load
• Phase deviation: -1° @ 20Hz; 0.5° @ 150Hz; 600 Ohm load
• Input impedance: 140k Ohm PAD off; 10k Ohm PAD on
• Input impedance - balanced FXLR: 10k Ohm
• Output impedance - balanced MXLR: 600 Ohms

• Transformer: Jensen JT-DBE
• Shield: Dual Faraday, MuMETAL® can
• Input pad: -15dB (¼" and RCA inputs only)
• Sub mono: Resistive summing mixer
• 180° polarity reverse: Toggles pins 2 and 3 at the XLR outputs
• Ground lift: Disconnects pin-1 at XLR output
• XLR input: +4dB balanced female XLR
• XLR configuration: AES standard (pin-2 hot)
• Connectors: 1/4", RCA, 3.5mm TRS in, XLR-F in, XLR-M out

• Construction: 14 gauge steel chassis & outer shell
• Finish: Durable powder coat
• Size: (W x H x D) 160mm x 48 x 127mm (6.3" x 1.9" x 5")
• Weight: 1kg (2.2lbs)
• Shipping size: W x H x D: 210 x 159 x 83mm (8.25" x 6.25" x 3.25")
• Shipping weight: 1.43 kg (3.15 lbs)
• Power: Passive, no power required
• Conditions: For use in dry locations only between 5°C and 40°C
