MacでのUSB接続に対応するオートスイッチャー

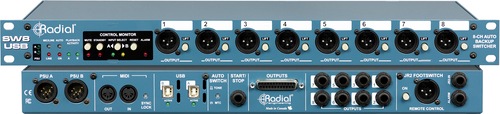

Radial SW8-USBは，主としてバッキング・トラックが使用されるライブコンサート用に設計された8チャンネル・スイッチャーです。SW8-USBに接続したメインのプレイバック・マシンにトラブルが起きた場合に，バックアップ・マシンへ自動/手動/リモート・コントロールのいずれかの方法で切り替えを行います。

一般的なリダンダント・システムの場合，倍の機材が必要になります。すなわち，2台のコンピューターと各々に接続する2台のオーディオ・インターフェイスです。この典型的なセットアップと比較してSW8-USBの優れている点のひとつは，USB経由でプレイバック・コンピューターにダイレクトに接続できるため，追加のオーディオ・インターフェイスが不要となることです。その結果，煩雑なシステムやコストを軽減することができます。


Type-B USBコネクターと24-bit/192kHzデジタル・オーディオ・コンバーターを装備するSW8-USBは，バランスXLR出力で8チャンネルの高品質オーディオ・プレイバックを出力します。PAシステムに送るように設計されたマイクレベル出力は，グランドループを起因とするノイズを除去するためにトランスでアイソレートされています。設定でラインレベル出力（トランスはバイパス）にすることも可能です。プレイバック信号のローカル・モニタリング用に，追加のラインレベル出力が用意されており，その接続はDB25または1/4インチTRSを選択できます。


SW8-USBのUSBはMIDIインターフェイスとしても機能します。ショーコントロール・システムと組み合わせて照明やビデオをトリガーしたり，MTCを使った音声の同期を行うことができます。8チャンネル以上の大規模なショーの場合は，最大3台のSW8-USBをリンクして合計24の出力チャンネルを作成することができます。この場合，SW8-USBを各Macに直接USB接続するか，2つのハブ（プライマリー用とバックアップ用）を使用してUSB接続を行います。ハブを使用して複数のSW8-USBを接続する場合は，Thunderbolt™プロトコルが装備されていることを確認してください。これは，複数のSW8-USBを同時に接続する際に十分な高速転送速度を確保するために必要です。



接続例

SW8-USBは，USBを介してプライマリー・コンピューターとバックアップ・コンピューターにダイレクトに接続するため，大型で高価なオーディオ・インターフェイスが不要です。XLRバランス出力をPAシステムに接続し，AUTOスイッチモードを有効にすることで，エラーが発生した場合に即座にバックアップシステムに切り替わります。オプションのJR-2フットスイッチを使用して，入力を手動で切り替えたり，SW8-USBを曲間でスタンバイモードにすることができます。


技術仕様

• Transformer: Eclipse ET-DB2
• Frequency response: 20hz-20Khz (+0.0dB/-0.5dB)
• Dynamic range: (XLR Outputs) 120dB (Monitor Outputs) 120dB
• Total harmonic distortion: (XLR Line Level Outputs) 0.006% @ 1Khz +18dBu (XLR Mic Level Outputs) 0.009% @ 1Khz +18dBu (Monitor Outputs) 0.006% @ +18dBu
• Intermodulation Distortion: (XLR Outputs) 0.0002% @ +18dBu (Monitor Outputs) 0.0002% @ +18dBu
• Output Impedance: (XLR Outputs) 150 Ohms (Monitor Outputs) 150 Ohms
• Common Mode Rejection Ratio: (XLR Line Level Outputs) -98dB (XLR Mic Level Outputs) -90dB (Monitor Outputs) -98dB
• Noise: (XLR Outputs) -120dB (Monitor Outputs) -120dB
• Noise: (Monitor Outputs) -120dB
• Noise: 44.1, 48, 88.2, 96, 176.4, 192
• Maximum Output: (XLR Outputs) +18dBu @ 0DBFS (Monitor Outputs) +18dBu @ 0DBFS

Features

• Ground lift, Remote Footswitch
• Input Connectors: 2 x Type-B USB 2.0
• Output Connectors: XLR-F, TRS, DB25
• Extras: MIDI I/O, Dual Power Supply, Remote Footswitch (optional)

General

• Size (L x W x D): 17.5"x 6"x 1.75" (44.5 cm x 15.25 cm x 4.5 cm)
• Weight: 9.2lb (4.2kg)
• Shipping size (L x W x D): 22"x10.375"x4.5" (55.9cm x 26.4cm x 11.4cm)
• Shipping weight: 9.7lb(4.4kg)
• Power: 100V to 240V, locking 4-pin XLR
• Conditions: For use in dry locations only between 5°C and 40°C
