入出力

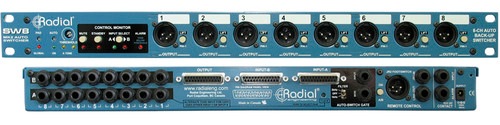

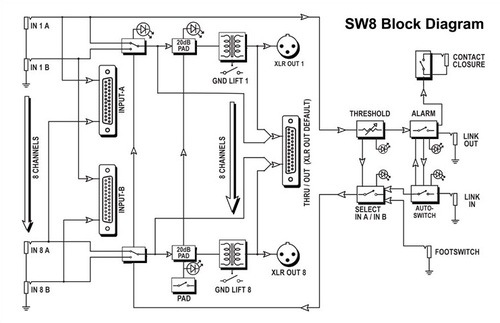

SW8 MK2は、2グループの8系統入力の内、いずれかのグループを8系統出力にルーティングできます。入力は、標準的な8チャンネルD-Sub 25ピン端子または1/4"TRS端子にて接続を行います。出力は、8チャンネルD-Sub 25ピン（バランス、ラインレベル）またはトランスでアイソレートしたマイクレベルのXLR出力にて接続を行います。多くのエンジニアは、D-Sub出力をモニタリング用のプレイバック・システムへ送り、フロントパネルにあるマイクレベルXLR出力をマイクスプリッターや、PA用のスネークシステムの接続に使用します。



3モード（手動・リモート・自動）

SW8 MK2の切替方法には、手動、リモート、自動の３つのモードがあります。好みや経験によって、モードを選択します。エンジニアによっては、2台のコンピュータを別々に動作させ、1台に問題が起きても、もう1台でカバーできるような方法を好む人もいるでしょう。彼らは、両方のラップトップを同時にスタートさせ、問題が起こった場合に手動で切り替えを行います。また別の人はタイムコードで両デバイスを同期させ、自動化することを好みます。この場合、マスターのプレイバック・システムに問題が起きると、SW8 MK2は自動でバックアップ・システムに切り替わります。




• 手動: 手動での切り替えは、フロント・パネルにあるA/Bセレクト・スイッチにて行います。
• リモート: 本機をリモートで操作する場合、別途リモートスイッチを用意します。これはギターアンプのチャンネル変更や、リバーブのオンオフに使用するシンプルなフットスイッチです。RadialのフットタイプのJR2（本体価格: 20,000円）またはデスクトップタイプのJR2-DT（本体価格: 20,000円）も使用できます。JR2/JR2-DTを使用した場合は、A/Bのセレクト、LEDステータス・インジケータと共にスタンバイ機能をコントロールできます。
  JR-2/JR2-DTをSW8 MK2でご使用の場合は、JR-2/JR2-DTにあるMUTEスイッチはSW8 MK2のSTANDBYの切替えとなります。A/BはそのままA/Bの切り替えです。電源はSW8 MK2から供給されます。
• 自動: オートスイッチ・モードに設定した場合、SW8 MK2がマシンの不調を検知すると、自動的にバックアップ・システムに切り替え、継ぎ目のないパフォーマンスを確保します。メインレコーダーに1kHzトーン（ドローントラック）を録音し、それをリアパネルにあるオートスイッチ・ゲート入力へ送ります。ドローントラックへのトーンが無くなると、バックアップ・システムのインプットへ切り替わります。

リンクして拡張可能

16、24、32トラックのように、より大きなシステムを作るためには、数台のSW8 MK2をリンクする必要があります。最初のSW8をマスターとし、その他のスレーブ機にJR2リンク端子でリンクします。


新機能

• MUTE: バランスXLR出力を停止
• ALT 1 or 8: オート切替用のドローントラックをチャンネル1または8のどちらで受信するかを選択
• STANDBY: 自動切替を入力Aに保持し、SW8 MK2はドローン信号が無い場合でも入力Bへの切替は行われません
• Radial JR2、JR2-DTをリモート用に使用可能

位置変更

• GLOBAL PAD、AUTO ON、THRESHOLDがリアからフロントに
• FILTERスイッチが内部からリアに
